随着MathJax的出现和流行,在网页上显示数学公式便逐渐有了标准答案。然而,MathJax(包括其竞品KaTeX)只是负责将网页LaTeX代码转化为数学公式,对于自适应分辨率方面依然没有太好的办法。像本站一些数学文章,因为是在PC端排版好的,所以在PC端浏览效果尚可,但转到手机上看就可能有点难以入目了。

经过测试,笔者得到了一个方案,让MathJax的数学公式也能像图片一样,随着窗口大小而自适应缩放,从而尽量保证移动端的显示效果,在此跟大家分享一波。

背景思路 #

这个问题的起源是,即便在PC端进行排版,有时候也会遇到一些单行公式的长度超出了网页宽度,但又不大好换行的情况,这时候一个解决方案是用HTML代码手动调整一下公式的字体大小,比如

<span style="font-size:90%">
    \begin{equation}一个超长的数学公式\end{equation}
</span>

这样就将数学公式大小调整为原来的90%,基本能解决大部分问题,但手动调整终究是有点麻烦,90%这个数字需要人工调试几次才能得到最优值,并且只能适应单一宽度。前几天突然意识到一个问题:为什么数学公式不能像图片一样设置一个max-width来自动缩放大小呢?比如下面的图片代码

<img style="width:400;max-width:100%" src="https://example.com/test.jpg">

实现的效果就是图片大小在不超过上级元素的前提下尽可能接近400px。测试了一翻,MathJax的数学公式是文本的block,没有现成的方法可以实现类似图片的max-width缩放特性,但我们可以通过JS来计算公式超出上级元素宽度的比例,然后自动给数学公式设置font-size来实现同样的效果。

代码参考 #

首先给出最终的参考答案,用如下的代码替换掉原本MathJax配置代码:

<script type="text/x-mathjax-config">
    MathJax.Hub.Config({
        tex2jax: {inlineMath: [['$','$'], ['\\(','\\)']]},
        TeX: {equationNumbers: {autoNumber: ["AMS"], useLabelIds: true}, extensions: ["AMSmath.js", "AMSsymbols.js", "extpfeil.js"]},
        "HTML-CSS": {noReflows: false, availableFonts: ["tex"], styles: {".MathJax_Display": {margin: "1em 0em 0.7em;", display: "inline-block!important;"}}},
        "CommonHTML": {noReflows: false, availableFonts: ["tex"], styles: {".MJXc-display": {margin: "1em 0em 0.7em;", display: "inline-block!important;"}}},
        "SVG": {noReflows: false, availableFonts: ["tex"], styles: {".MathJax_SVG_Display": {margin: "1em 0em 0.7em;", display: "inline-block!important;"}}}
    });
    MathJax.Hub.Queue(function() {
        document.querySelectorAll('span[id^="MathJax-Element"]').forEach(function(e) {
            parentWidth = e.parentNode.offsetWidth;
            if (e.parentNode.className.endsWith('isplay')) {
                parentWidth = e.parentNode.parentNode.offsetWidth;
            }
            if (e.offsetWidth > parentWidth) {
                e.style.fontSize = parentWidth * 100 / e.offsetWidth + '%';
            }
        });
    });
</script>

相比在《让MathJax更好地兼容谷歌翻译和延时加载》提到的配置代码,它有两个关键变化。首先是去掉了配置项{linebreaks: {automatic: true, width: "95% container"},这个配置项的作用是自动换行,原本用意就是提高对分辨率的自适应能力,但实际上用途不大,很多写好的数学公式如果自动换行的话反而不好看了,所以去掉自动换行才能保证数学公式在不同宽度下的一致性。

接下来的关键改动就是MathJax.Hub.Queue部分了,这是公式渲染完毕后执行的函数,它首先找到所有id以“MathJax-Element”开头的span,这就是所有的数学公式,然后通过e.offsetWidth获取它的宽度,以及通过e.parentNode.offsetWidthe.parentNode.parentNode.offsetWidth获取它的上级宽度,根据这个结果计算和设置font-size要缩小的比例。

什么时候用e.parentNode.offsetWidthe.parentNode.parentNode.offsetWidth呢?数学公式分“行内公式”和“单行公式”,“行内公式”就直接用前者而“单行公式”则用后者。在代码上,“单行公式”多嵌套了一层div,所以祖父节点才是上级元素,而div的class以Display或display结束,所以就加了个e.parentNode.className.endsWith('isplay')的判据。

以上就是参考代码的所有原理。

文章小结 #

本文分享了一种让MathJax公式自动随着窗口大小而缩放的方案,能够尽可能兼容移动端设备的窄屏浏览需求。经过调整之后,即便在小屏幕下也能显示出跟PC端一样的数学公式——除了可能有点费眼睛,但用来应应急总是可以的。

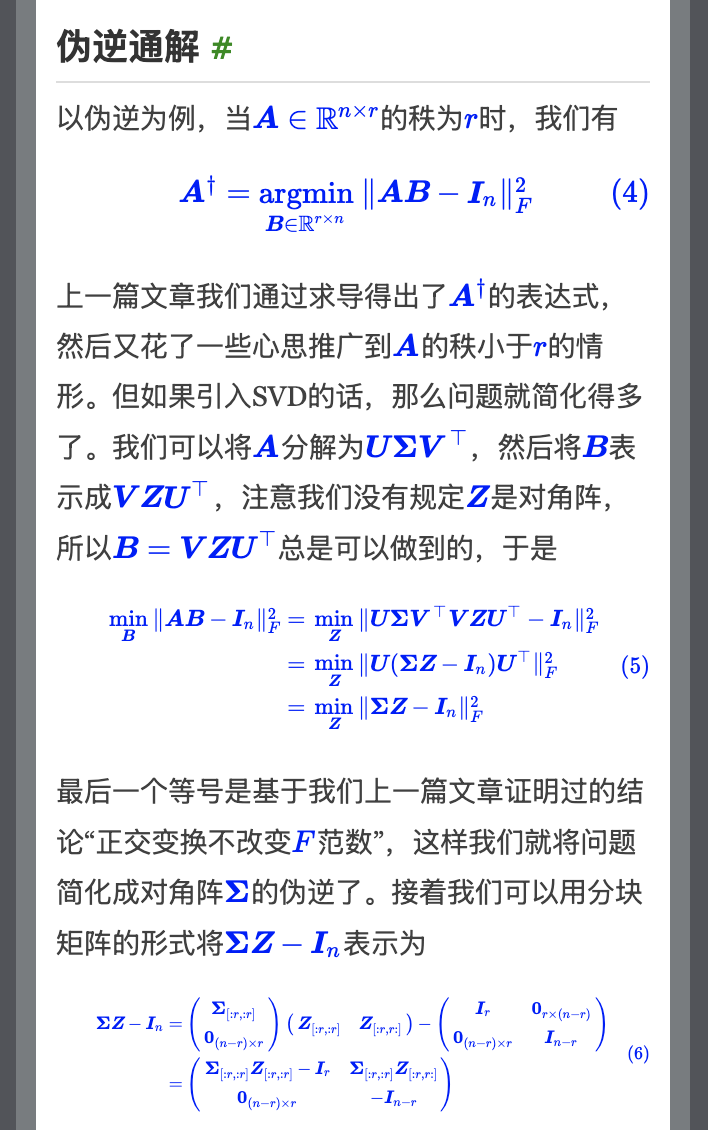

修改后的窄屏显示效果

修改后的窄屏显示效果
